3.5寸ESP32 S3開發板WIFI藍牙320*480 TFT顯示屏電阻觸摸屏
產品介紹
使用ESP32-S3芯片，開發方便，開發資源充足
3.5寸彩屏，320*480分辨率，RGB565，顯示色彩豐富
接口豐富，方便連接各種外設（IIC、UART等外設）
支持外接喇叭，自帶麥克風，可以播放接收音頻
自帶RGB三色指示燈，指示狀態豐富
顯示觸摸一體化，自帶電容觸摸屏，方便人機交互
標準的TYPE-C接口，方便程序下載和供電
自帶micro TF卡槽，方便擴展存儲
支持外接鋰電池，輕巧便攜
自帶電池充電管理電路，可確保電池安全充放電
提供豐富的示例程序，方便學習
提供底層驅動技術支持
模塊老化測試多重檢測可達軍工級標準，支持長期穩定工作
支持小智AI語音聊天
產品參數
ESP32主控參數
| 名稱 | 參數 |
|---|---|
| 模組 | ESP32-S3 |
| CPU | Xtensa LX7 32 位雙核處理器 |
| 主頻 | 240MHz（最大） |
| 存儲 | 384 KB ROM + 512KB SRAM +16 KB RTC SRAM + 8M OPI PSRAM + 16M QSPI Flash （N16R8） |
| WIFI | 2.4GHz、802.11b/g/n 模式 |
| 藍牙 | 藍牙V5.0 BR/EDR和藍牙LE標準 |
| 工作電壓 | 3.0~3.6(V) |
顯示觸摸一體式液晶屏參數
| 名稱 | 參數 |
|---|---|
| 屏幕尺寸 | 3.5 inch |
| 屏幕類型 | IPS TFT |
| 分辨率 | 320xRGBx480(pixels) |
| 有效顯示區 | 48.96(W)x73.44(H)(mm) |
| 顏色數目 | 65K(RGB565) |
| 驅動IC | ST77922 |
| 顯示接口 | QSPI (接到ESP32上) |
| 像素尺寸 | 0.153(H)x0.153(mm) |
| 可視角度 | ALL 0’CLOCK |
| 背光亮度(典型值) | 300 cd/m2 |
| 背光燈類型 | White LED*6 |
| 觸摸有效區尺寸 | 54.50(W)x83.00(H)（mm） |
| 觸摸屏類型 | 電容觸摸屏(全貼合工藝) |
| 觸摸屏分辨率 | 320x480(pixels) |
| 可視窗口尺寸 | 45.20(W)x59.45(H)(mm) |
| 觸摸通信接口 | IIC |
| 結構材質 | ITO膜+ITO玻璃 |
| 工作溫度 | -30~80(℃) |
| 存儲溫度 | -30~80(℃) |
尺寸參數
| 名稱 | 參數 |
|---|---|
| 液晶屏外形尺寸 | 54.50±0.2(W)x83.00±0.2(H)x3.2(D)(不包含排線和背膠) |
| 觸摸屏外形尺寸 | 54.50±0.2(W)x83.00±0.2(H)x1.0(D)(不包含排線和背膠) |
| 模塊外形尺寸 | 有觸摸屏：54.50(W)x101.50(H)x10.00(D) |
電池充電參數
| 名稱 | 參數 |
|---|---|
| 充電電壓 | 范圍：4.2~6.5(V) 典型值：5V |
| 充電電流 | 最大值：500mA 模塊實際值：290mA |
| 充電飽和電壓 | 4.24V |
| 充電溫度 | 模塊實際最大值：62℃ |
| 充電電池規格 | 3.7V聚合鋰電池 |
電氣參數
| 名稱 | 參數 |
|---|---|
| 工作電壓 | 5.0V |
| 背光電流 | 120mA |
| 背光亮度(實際值) | 300cd/m2 |
| 總電流 | ESP32復位：0 只有顯示屏工作：198mA 顯示屏、喇叭、電池充電都工作：401 |
| 功耗 | 0.97（只有顯示屏工作） 1.76（顯示屏，喇叭，電池充電都工作） |
基本參數
| 名稱 | 參數 |
|---|---|
| 供電接口 | USB(Type-C) |
| 重量（包含包裝） | 124g |
接口定義

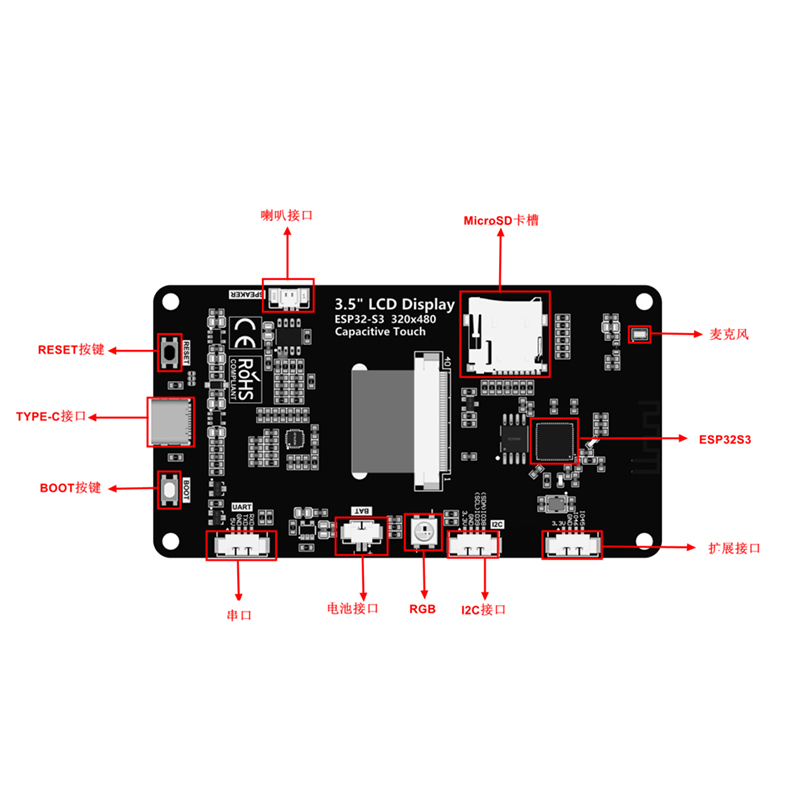

接口功能說明
| 接口 | 功能說明 |
|---|---|
| ESP32-S3 | 顯示模塊主控，控制板載外設和外接外設。 |
| MicroSD卡槽 | 插入Micro SD卡，用來擴展存儲空間，例如存放字庫、圖片、音頻文件等大數據內容。 |
| RGB三色燈 | 包含紅、綠、藍三種顏色的LED燈，只需一個IO控制，用來指示狀態。 |
| 串口 | 1.25mm 4P座子。可用于串口調試、下載以及通信。需外接USB轉串口模塊。 |
| 電池接口 | 1.25mm 2P座子，用于接入3.7V聚合鋰電池， 通過電池充電管理電路對電池進行充電，也可用于電池供電。 注意接口正、負極。 |
| BOOT按鍵 | 用于進入下載模式或者按鍵測試。 按住此按鍵上電，然后松開可進入下載模式， 或者上電后，按住此按鍵，再按RESET鍵， 松開RESET鍵后，再松開此按鍵，也可以進下載模式。 不需要進入下載模式時，此按鍵可做普通按鍵使用。 |
| TYPE-C接口 | 用于模塊供電和下載程序。此接口使用USB直連（無需按BOOT鍵）。 |
| RESET按鍵 | 用于ESP32主控以及LCD復位，按下后電平復位。 |
| 擴展輸入引腳 | 1.25mm 4P座子。引出GPIO45/46引腳 |
| 喇叭接口 | 1.25mm 2P座子。用于接入喇叭播放音頻。 |
| IIC外設接口 | 1.25mm 4P座子。用于外接IIC通信設備，此IIC接口和電容觸摸屏共用。可做普通IO使用。 |
ESP32引腳分配
| 板載設備 | ESP32連接引腳 | 板載設備引腳說明 |
|---|---|---|
| 液晶屏 | IO10 | 液晶屏片選控制信號，低電平有效 |
| IO12 | 液晶屏QSPI總線時鐘信號 | |
| IO12 | 液晶屏SPI總線時鐘信號 | |
| IO11 | 液晶屏QSPI數據總線D0 | |
| IO13 | 液晶屏QSPI數據總線D1 | |
| IO14 | 液晶屏QSPI數據總線D2 | |
| IO9 | 液晶屏QSPI數據總線D3 | |
| EN | 液晶屏復位控制信號，低電平復位（和ESP32-32E主控共用復位引腳） | |
| IO41 | 液晶屏背光控制信號（高電平點亮背光，低電平關閉背光） | |
| 電容觸摸屏 | IO38 | 電容觸摸屏I2C總線數據信號 |
| IO39 | 電容觸摸屏I2C總線時鐘信號 | |
| IO48 | 電容觸摸屏復位控制信號，低電平復位 | |
| IO47 | 電容觸摸屏中斷輸入信號，發生觸摸事件時，輸入低電平 | |
| RGB三色燈 | IO40 | 單線RGB三色LED燈，可以根據不同信號分別控制內部的紅綠藍三種燈珠 |
| MicroSD 卡 | IO5 | SD卡SDIO總線時鐘信號 |
| IO4 | SD卡SDIO總線命令信號 | |
| IO6/7/2/3 | SD卡SDIO總線數據信號（DATA0~DATA3四根數據線） | |
| 音頻 | IO1 | 音頻使能信號，低電平使能，高電平禁止 |
| IO17 | 音頻I2S總線主時鐘信號 | |
| IO18 | 音頻I2S總線位時鐘信號 | |
| IO16 | 音頻I2S總線位輸出數據信號 | |
| IO21 | 音頻I2S總線左右聲道選擇信號。高電平：右聲道；低電平：左聲道 | |
| IO15 | 音頻I2S總線位輸入數據信號 | |
| IO38 | 音頻編解碼IC的I2C總線數據信號（和電容觸摸屏以及擴展I2C共用） | |
| IO39 | 音頻編解碼IC的I2C總線時鐘信號（和電容觸摸屏以及擴展I2C共用） | |
| 按鍵 | IO0 | 下載模式選擇按鍵（按住該按鍵上電，然后松開就會進入下載模式） |
| EN | ESP32-S3復位按鍵，低電平復位（和液晶屏復位共用） | |
| 串口 | RXD0(IO43) | ESP32-S3串口接收信號（如果不使用串口，可做普通IO使用） |
| TXD0(IO44) | ESP32-S3串口發送信號（如果不使用串口，可做普通IO使用） | |
| 電池 | IO8 | 電池電壓ADC值獲取信號（輸入） |
| 拓展接口 | IO45 | 可做普通IO使用 |
| IO46 | 可做普通IO使用 | |
| GND | 接地 | |
| VCC | 3.3V供電 | |
| IIC外設擴展接口 | IO38 | I2C總線數據信號 |
| IO39 | I2C總線時鐘信號 |
| 生產廠家 | 潤中 |
| 產品型號 | MTR035S-ESP32-S3 |
| 分辨率 | 320*480 |
| 接口 | SPI |
| IC或兼睿IC | ST77922 |
| 顯示與背景色 | 黑色 |
| 屏幕尺寸 | 3.5寸 |
| 連接方式 | SPI |
| 外形尺寸 | 54.50±0.2(W)x83.00±0.2(H)x3.2(D)(mm) |
| 視域 | 48.96(W)x73.44(H)(mm) |
| 點間距 | 0.153(H)x0.153(mm) |
| CPU | Xtensa LX7 32 位雙核處理器 |
| 主頻 | 240MHz（最大） |
| 存儲 | 384 KB ROM + 512KB SRAM +16 KB RTC SRAM + 8M 內置OPI PSRAM + 16M 外接QSPI Flash （N16R8） |
| WIFI | 2.4GHz、802.11b/g/n模式 |
| 藍牙 | 藍牙V5.0 BR/EDR和藍牙LE標準 |
| 工作電壓 | 3.0~3.6(V) |
| 觸摸屏類型 | 電阻觸摸屏 |
| 工作溫度 | -20~60(℃) |
| 儲藏溫度 | -30~70(℃) |
-
