4.0寸ESP32開發板WIFI藍牙TFT顯示屏模塊320*480電阻觸摸屏
產品介紹
自帶ESP32-32E模組，開發方便，開發資源充足
3.95/4.0寸彩屏，320x480分辨率最，大支持262K色（RGB666），顯示色彩豐富
接口豐富，方便連接各種外設（I2C、SPI、UART等外設）
支持外接喇叭，播放音頻
自帶RGB三色指示燈，指示狀態豐富
自帶電阻觸摸屏，方便人機交互
標準的TYPE-C接口，方便程序下載和供電
自帶micro TF卡槽，方便擴展存儲
支持外接鋰電池，輕巧便攜
自帶電池充電管理電路，可確保電池安全充放電
提供豐富的示例程序，方便學習
提供底層驅動技術支持
模塊老化測試多重檢測可達軍工級標準，支持長期穩定工作
產品參數
ESP32主控參數
| 名稱 | 參數 |
|---|---|
| 模組 | ESP32-32E |
| CPU | ESP32-D0WD-V3,Xtensa雙核32位LX6 微處理器 |
| 主頻 | 240MHz（最大） |
| 存儲 | 448KB ROM+520KB SRAM+16KB RTC SRAM+4MB外接QSPI Flash |
| WIFI | 2.4GHz、802.11b/g/n模式 |
| 藍牙 | 藍牙 V4.2 BR/EDR 和藍牙LE標準 |
| 工作電壓 | 3.0~3.6(V) |
| 工作溫度 | –40~85(℃) |
液晶屏參數
| 名稱 | 參數 |
|---|---|
| 屏幕尺寸 | 3.95/4.0 inch |
| 屏幕類型 | TN TFT |
| 分辨率 | 320xRGBx480(pixels) |
| 有效顯示區 | 55.68(W)x83.52(H)(mm) |
| 顏色數目 | 最大：262K(RGB666) 常用：65K(RGB565) |
| 驅動IC | ST7796S |
| 顯示接口 | 4-Line SPI(接到ESP32上) |
| 像素尺寸 | 0.174(H)x0.174(mm) |
| 可視角度 | 12 0’CLOCK |
| 背光亮度(典型值) | 450cd/m2 |
| 背光燈類型 | White LED*8 |
| 工作溫度 | -20~60(℃) |
| 存儲溫度 | -30~70(℃) |
觸摸屏參數
| 名稱 | 參數 |
|---|---|
| 有效區尺寸 | 3.95 inch |
| 觸摸屏類型 | 電阻觸摸屏 |
| 驅動IC | XPT2046 |
| 有效觸摸區 | 56.28(W)x84.32(H)(mm) |
| 可視窗口尺寸 | 56.88(W)x85.22(H)(mm) |
| 通信接口 | SPI |
| 結構材質 | ITO膜+ITO玻璃 |
| 工作溫度 | -10~60(℃) |
| 存儲溫度 | -20~70(℃) |
尺寸參數
| 名稱 | 參數 |
|---|---|
| 液晶屏外形尺寸 | 60.88±0.2(W)x94.57±0.2(H)x2.5±0.1(D)(mm)(不含排線和背膠) |
| 觸摸屏外形尺寸 | 60.48±0.2(W)x93.87±0.2(H)x1.05±0.1(D)(mm)(不含排線和背膠) |
| 模塊外形尺寸 | 有觸摸屏：60.88(W)x111.11(H)x5.65(D)(mm) 無觸摸屏：60.88(W)x111.11(H)x4.60(D)(mm) |
電池充電參數
| 名稱 | 參數 |
|---|---|
| 充電電壓 | 范圍：4.2~6.5(V) 典型值：5V |
| 充電電流 | 最大值：500mA 模塊實際值：290mA |
| 充電飽和電壓 | 4.24V |
| 充電溫度 | 模塊實際最大值：62℃ |
| 充電電池規格 | 3.7V聚合鋰電池 |
電氣參數
| 名稱 | 參數 |
|---|---|
| 工作電壓 | 5.0V |
| 背光電流 | 142mA |
| 總電流 | ESP32復位時：40mA 僅有顯示屏工作時：230mA 顯示屏、喇叭、電池充電都工作時：580mA |
| 功耗 | 1.15W（僅顯示屏工作時） |
| 背光亮度(實際值) | 有觸摸屏：370 cd/m2無觸摸屏：472 cd/m2 |
| 支持喇叭功耗(最大) | 1.5W(8Ω)或 2W(4Ω) |
基本參數
| 名稱 | 參數 |
|---|---|
| 供電接口 | TYPE-C |
| 重量（包含包裝） | 130 g |

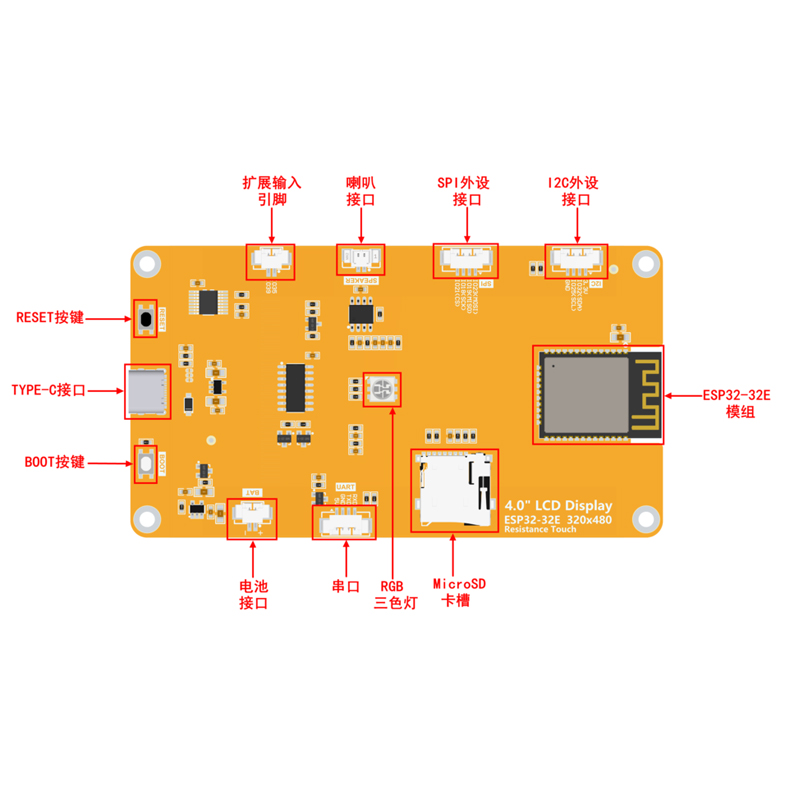

接口定義
接口功能說明
| 接口 | 功能說明 |
|---|---|
| ESP32-32E模組 | 顯示模塊主控，控制板載外設和外接外設。 |
| MicroSD卡槽 | 插入Micro SD卡，用來擴展存儲空間，例如存放字庫、圖片、音頻文件等大數據內容。 |
| RGB三色燈 | 包含紅、綠、藍三種顏色的LED燈，每種燈都可由IO控制，用來指示狀態。 |
| 串口 | 1.25mm 4P座子。可用于串口調試、下載以及通信。需外接USB轉串口模塊。 |
| 電池接口 | 1.25mm 2P座子，用于接入3.7V聚合鋰電池， 通過電池充電管理電路對電池進行充電，也可用于電池供電。 注意接口正、負極。 |
| BOOT按鍵 | 用于進入下載模式或者按鍵測試。 按住此按鍵上電，然后松開可進入下載模式， 或者上電后，按住此按鍵，再按RESET鍵，松開RESET鍵后，再松開此按鍵，也可以進下載模式。 不需要進入下載模式時，此按鍵可做普通按鍵使用。 |
| TYPE-C接口 | 用于模塊供電和下載程序。此接口和模塊上的一鍵下載電路相連， 可實現自動進入下載模式（無需按BOOT鍵）。 |
| RESET按鍵 | 用于ESP32主控以及LCD復位，按下后電平復位。 |
| 擴展輸入引腳 | 1.25mm 2P座子。IO35和IO39兩個只有輸入功能的IO，用于接入輸入信號。 |
| 喇叭接口 | 1.25mm 2P座子。用于接入喇叭播放音頻。 |
| SPI外設接口 | 1.25mm 4P座子。用于外接SPI通信設備，此SPI接口和MicroSD共用。可做普通IO使用。 |
| I2C外設接口 | 1.25mm 4P座子。用于外接IIC通信設備。可做普通IO使用。 |
ESP32引腳分配
| 板載設備 | ESP32連接引腳 | 板載設備引腳說明 |
|---|---|---|
| 液晶屏 | IO15 | 液晶屏片選控制信號，低電平有效 |
| IO2 | 液晶屏命令/數據選擇控制信號 高電平：數據，低電平：命令 | |
| IO14 | SPI總線時鐘信號（液晶屏和觸摸屏共用） | |
| IO13 | SPI總線寫數據信號（液晶屏和觸摸屏共用） | |
| IO12 | SPI總線讀數據信號（液晶屏和觸摸屏共用） | |
| EN | 液晶屏復位控制信號，低電平復位（和ESP32-32E主控共用復位引腳） | |
| IO27 | 液晶屏背光控制信號（高電平點亮背光，低電平關閉背光） | |
| 電阻觸摸屏 | IO14 | SPI總線時鐘信號（觸摸屏和液晶屏共用） |
| IO13 | SPI總線寫數據信號（觸摸屏和液晶屏共用） | |
| IO12 | SPI總線讀數據信號（觸摸屏和液晶屏共用） | |
| IO33 | 電阻觸摸屏片選控制信號，低電平有效 | |
| IO36 | 電阻觸摸屏觸摸中斷信號，產生觸摸時，輸入低電平到主控 | |
| RGB三色燈 | IO22 | 紅色LED燈（共陽極，低電平點亮，高電平關閉） |
| IO16 | 綠色LED燈（共陽極，低電平點亮，高電平關閉） | |
| IO17 | 藍色LED燈（共陽極，低電平點亮，高電平關閉） | |
| MicroSD 卡 | IO5 | SD卡片選信號，低電平有效 |
| IO23 | SD卡SPI總線寫數據信號（MicroSD 卡和SPI外設共用） | |
| IO18 | SD卡SPI總線時鐘信號（MicroSD 卡和SPI外設共用） | |
| IO19 | SD卡SPI總線讀數據信號（MicroSD 卡和SPI外設共用） | |
| 音頻 | IO4 | 音頻使能信號，低電平使能，高電平禁止 |
| IO26 | 音頻信號DAC輸出信號 | |
| 按鍵 | IO0 | 下載模式選擇按鍵（按住該按鍵上電，然后松開就會進入下載模式） |
| EN | ESP32-23E復位按鍵，低電平復位（和液晶屏復位共用） | |
| 串口 | RXD0(IO3) | ESP32-32E串口接收信號（如果不使用串口，可做普通IO使用） |
| TXD0(IO1) | ESP32-32E串口發送信號（如果不使用串口，可做普通IO使用） | |
| 電池 | IO34 | 電池電壓ADC值獲取信號（輸入） |
| SPI外設 | IO21 | SPI外設片選信號，低電平有效（如果不使用SPI設備，可做普通IO使用） |
| IO18 | SPI外設的SPI總線時鐘引腳 （SPI外設和MicroSD 卡共用，如不使用SPI設備或者SD卡，可做普通IO使用） | |
| IO19 | SPI外設的SPI總線讀數據引腳 （SPI外設和MicroSD 卡共用，如不使用SPI設備或者SD卡，可做普通IO使用） | |
| IO23 | SPI外設的SPI總線寫數據引腳 （SPI外設和MicroSD 卡共用，如不使用SPI設備或者SD卡，可做普通IO使用） | |
| I2C外設 | IO25 | I2C外設的I2C總線時鐘引腳（如果不使用I2C設備，可做普通IO使用） |
| IO32 | I2C外設的I2C總線數據引腳（如果不使用I2C設備，可做普通IO使用） | |
| 未使用 | IO35 | 只能做輸入IO使用 |
| IO39 |
| 生產廠家 | 潤中 |
| 產品型號 | MTR040S-ESP32-32E |
| 分辨率 | 320*480 |
| 接口 | SPI |
| IC或兼睿IC | XPT2046 |
| 顯示與背景色 | 黑色 |
| 屏幕尺寸 | 4.0寸 |
| 連接方式 | SPI |
| 外形尺寸 | 60.88±0.2(W)x94.57±0.2(H)x2.5±0.1(D)(mm) |
| 視域 | 56.88(W)x85.22(H)(mm) |
| 點間距 | 0.174(H)x0.174(mm) |
| CPU | ESP32-D0WD-V3,Xtensa雙核32位LX6 微處理器 |
| 主頻 | 240MHz（最大） |
| 存儲 | 448KB ROM+520KB SRAM+16KB RTC SRAM+4MB外接QSPI Flash |
| WIFI | 2.4GHz、802.11b/g/n模式 |
| 藍牙 | 藍牙 V4.2 BR/EDR 和藍牙LE標準 |
| 工作電壓 | 3.0~3.6(V) |
| 觸摸屏類型 | 電阻觸摸屏 |
| 工作溫度 | -10~650(℃) |
| 儲藏溫度 | -20~60(℃) |
-
